Расчётная оценка уровня опасного влияния высоковольтных линий электропередачи на трубопроводы и определение мероприятий по его снижению/устранению
Для обеспечения эффективной защиты подземных трубопроводов от воздействия наведенного переменного тока, инициированного высоковольтными линями электропередачи (ЛЭП), необходимо проведение расчета, позволяющего выявить участки на которых прогнозируется превышение нормируемых показателей влияния по ГОСТ 9.602. В результате производится определение оптимального количества устройств защиты трубопровода (УЗТ) и мест их установки для защиты от сверхнормативных воздействий (опасного влияния) ЛЭП на трубопровод.
В зависимости от требований запроса, результаты производимого расчета могут быть представлены в двух форматах:
1. В виде рекомендаций по снижению опасного влияния ЛЭП на трубопровод до требуемого уровня с определением необходимого числа и параметров устанавливаемых УЗТ. Результатами рекомендаций являются:
- Рекомендуемые модификации УЗТ и их количество;
- Места установки УЗТ и расположения заземляющего устройства (ЗУ) относительно трубопровода.
2. В виде технического отчёта – «Расчетная оценка влияния воздушных линий электропередач на трубопровод и мероприятия по его устранению». Результатами расчетной оценки являются:
- Расчет электрических параметров трубопровода;
- Расчетные схемы сближения трубопровода и ЛЭП;

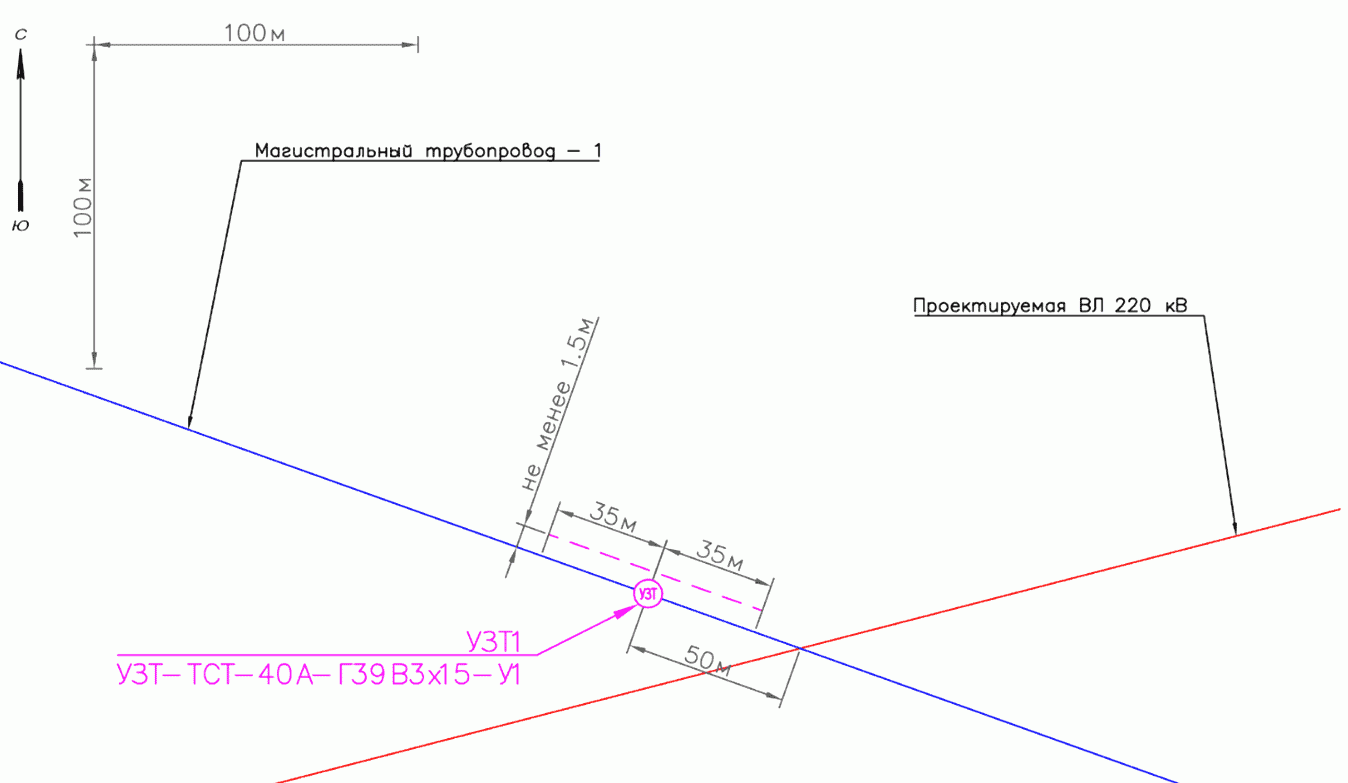

- Планы расстановки устройств защиты трубопровода и расположения ЗУ на заданном участке трубопровода;

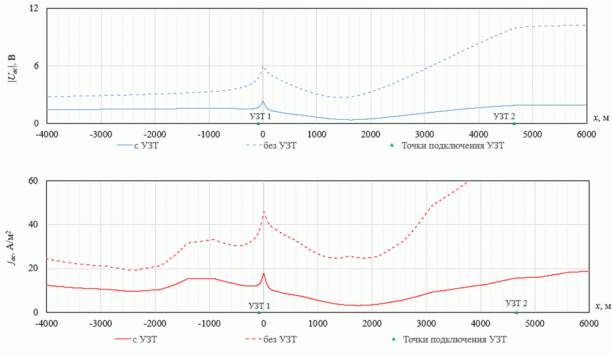

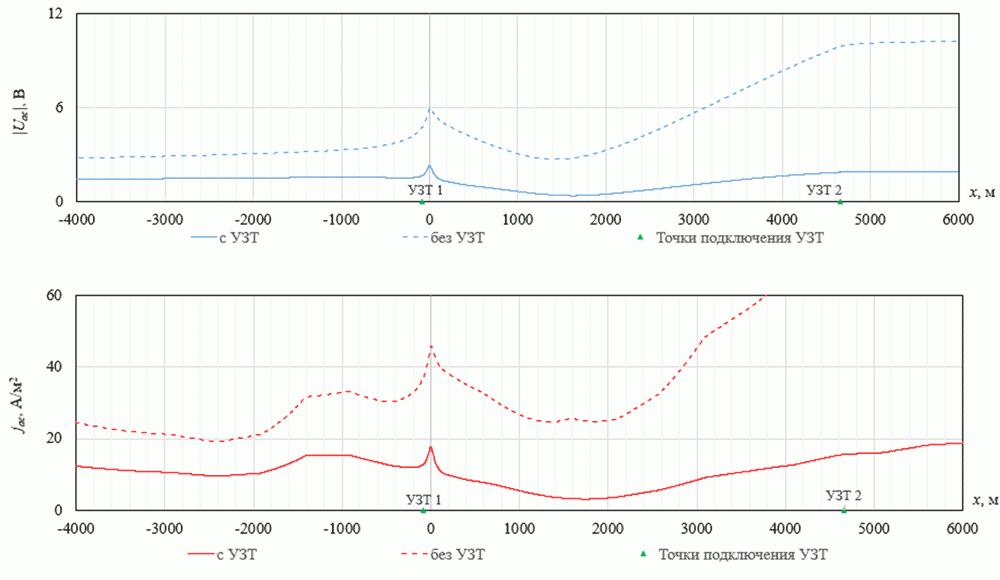

- Результаты рассчитанных значений влияния воздушных линий электропередач на трубопровод до применения защитных мероприятий (расстановки УЗТ) и после;
- Выводы о наличии опасного влиянии ЛЭП на трубопровод и необходимости применения мероприятий по исключению этого влияния.
Исходные данные, необходимые для расчета параметров устройств защиты трубопровода от опасного влияния воздушных линий электропередачи переменного тока
а) физико-географические характеристики района (ситуационный план взаимного расположения ТП и ЛЭП, включая план пересечения трубопровода и ЛЭП при его наличии, а также данные по удельному электрическому сопротивления грунтов в районе расположения объектов);
б) технические параметры трубопровода (диаметр, глубина заложения, электрическое сопротивление, тип/ толщина и состояние защитного покрытия, данные о существующих защитных заземлениях и УЗТ, подключенных к трубопроводу, а также потенциал и плотность тока катодной защиты);
в) параметры ЛЭП (рабочий ток с учетом прогнозируемого увеличения мощности, предельно допустимый ток, ток короткого замыкания фазы на землю, тип опор, количество грозозащитных тросов).
С подробным перечнем необходимых исходных данных можно ознакомиться в опросном листе.
